ＣＳマウント型バリフォーカルレンズカラーカメラ　仕様
製品特徴 仕様 関連商品

ＣＳマウント型バリフォーカルレンズカラーカメラ

Ｎ－ＶＡＣ－Ｃ７Ｂ－Ａ（ＡＣアダプタ方式） Ｎ－ＶＡＣ－Ｃ７Ｂ－Ｍ（電源重畳方式）
カタログダウンロード

仕様

カメラ方式 ＡＣアダプタ方式
型名 Ｎ－ＶＡＣ－Ｃ７Ｂ－Ａ
撮像素子 １／３　インターライン　ＣＣＤ
有効画素数 ７６８（Ｈ）×４９４（Ｖ）　３８万画素
映像出力信号 １Ｖｐ－ｐ　ＶＢＳ　７５Ω
水平解像度 ４８０　ＴＶ　ＬＩＮＥ
Ｓ／Ｎ比 ５０ｄＢ　ＵＰ（ＡＧＣ　ＯＦＦ）
最低被写体照度 ０．３Ｌｕｘ（Ｆ１．２　ＡＧＣ　ＨＩ）
１．０Ｌｕｘ（Ｆ１．２　ＡＧＣ　ＬＯＷ）
ＡＧＣ ＯＮ／ＯＦＦ／ＨＩ／ＬＯＷ
ＳＥＬＥＣＴＡＢＬＥ
電子シャッタ ＥＥ（１／１００－１／１０，０００秒）
供給電源  ＤＣ１２Ｖ　±２０％（ＡＣアダプタ使用）
外形寸法  ６０（Ｗ）×６０（Ｈ）×７０（Ｄ）ｍｍ　（但し、突起物は除く）
レンズ レンズ：５～５０ｍｍ　水平：５．６°～５３．６°　垂直：４．２°～４０．３°
レンズ：２．８～１２ｍｍ　水平：２４．１°～９７．４°　垂直：１８．１°～７２．５°



カメラ方式 電源重畳方式
型名 Ｎ－ＶＡＣ－Ｃ７Ｂ－Ｍ
撮像素子 １／３　インターライン　ＣＣＤ
有効画素数 ７６８（Ｈ）×４９４（Ｖ）　３８万画素
映像出力信号 １Ｖｐ－ｐ　ＶＢＳ　７５Ω
水平解像度 ４８０　ＴＶ　ＬＩＮＥ
Ｓ／Ｎ比 ５０ｄＢ　ＵＰ（ＡＧＣ　ＯＦＦ）
最低被写体照度 ０．３Ｌｕｘ（Ｆ１．２　ＡＧＣ　ＨＩ）
１．０Ｌｕｘ（Ｆ１．２　ＡＧＣ　ＬＯＷ）
ＡＧＣ ＯＮ／ＯＦＦ／ＨＩ／ＬＯＷ
ＳＥＬＥＣＴＡＢＬＥ
電子シャッタ ＥＥ（１／１００－１０，０００秒）
供給電源 専用のカメラ電源ユニットよりＤＣ電源供給
外形寸法 ６０（Ｗ）×６０（Ｈ）×７０（Ｄ）ｍｍ　（但し、突起物は除く）
レンズ レンズ：５～５０ｍｍ　水平：５．６°～５３．６°　垂直：４．２°～４０．３°
レンズ：２．８～１２ｍｍ　水平：２４．１°～９７．４°　垂直：１８．１°～７２．５°

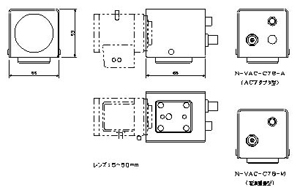

図面・姿図

以下の画像をクリックすると、PDFファイルが開きます。
Adobe Readerをお持ちでない方はAdobeのサイトよりダウンロードし、インストールしてください。

ＣＳマウント型バリフォーカルレンズカラーカメラ　仕様　図面1
